Малювання многокутника

У Visual Studio, запустивши файл Program, відкрийте ProgramDlg.cpp і вставте код:

// ProgramDlg.cpp : файл реализации
//

#include "stdafx.h"
#include "Program.h"
#include "ProgramDlg.h"
#include "afxdialogex.h"

#ifdef _DEBUG
#define new DEBUG_NEW
#endif


// диалоговое окно CProgramDlg



CProgramDlg::CProgramDlg(CWnd* pParent /*=NULL*/)
: CDialog(IDD_PROGRAM_DIALOG, pParent)
{
m_hIcon = AfxGetApp()->LoadIcon(IDR_MAINFRAME);
}

void CProgramDlg::DoDataExchange(CDataExchange* pDX)
{
CDialog::DoDataExchange(pDX);

fg = true;

SetWindowTextW(L"Program");
}

BEGIN_MESSAGE_MAP(CProgramDlg, CDialog)
ON_WM_PAINT()
ON_WM_QUERYDRAGICON()
END_MESSAGE_MAP()


 CProgramDlg

BOOL CProgramDlg::OnInitDialog()
{
CDialog::OnInitDialog();

SetIcon(m_hIcon, TRUE); // Крупный значок
SetIcon(m_hIcon, FALSE); // Мелкий значок

// TODO:

return TRUE;
}

void CProgramDlg::OnPaint()
{
if (IsIconic())
{
CPaintDC dc(this);

SendMessage(WM_ICONERASEBKGND, reinterpret_cast<WPARAM>(dc.GetSafeHdc()), 0);


int cxIcon = GetSystemMetrics(SM_CXICON);
int cyIcon = GetSystemMetrics(SM_CYICON);
CRect rect;
GetClientRect(&rect);
int x = (rect.Width() - cxIcon + 1) / 2;
int y = (rect.Height() - cyIcon + 1) / 2;

// Нарисуйте значок
dc.DrawIcon(x, y, m_hIcon);
}
else
{
CDialog::OnPaint();

CClientDC dc(this);
GetClientRect(&rc);


dc.FillSolidRect(&rc, RGB(255, 255, 255));

cf = RGB(123, 100, 255);
COLORREF ck = RGB(125, 0, 211);


int cxClient, cyClient;
cyClient = rc.bottom;//высота
cxClient = rc.right;//ширина
hPenOxy = CreatePen(PS_SOLID, 4, ck);//создаем кисть цветом "crOxy"
hOldPen = (HPEN)SelectObject(dc, hPenOxy);

int XX[100], YY[100];
int n = 20;
int r = 200;
for (k = 0; k <= n; k++)
{
XX[k] = cxClient / 2 + r*sin(pi * 2 / n*k);
YY[k] = cyClient / 2 + r*cos(pi * 2 / n*k);
}

   for (k = 0; k <= n; k++)
//k = 0;
{
dc.MoveTo(XX[k], YY[k]);
for (i = 0; i <= n; i++)
{
dc.LineTo(XX[i], YY[i]);
dc.MoveTo(XX[k], YY[k]);
}

}

SelectObject(dc, hOldPen);
DeleteObject(hPenOxy);

//DeleteObject(hNew);
//hold = (HFONT)SelectObject(dc, hbk);
}
}

HCURSOR CProgramDlg::OnQueryDragIcon()
{
return static_cast<HCURSOR>(m_hIcon);
}

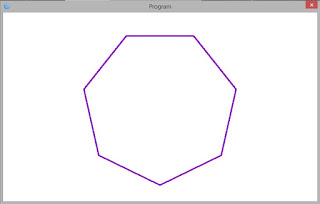

Кількість кутів у многокутника задається у строці int n = 20; Якщо ми змінемо значення n, то утвориться інший многокутник, розгялнемо на прикладі многокутників з кількістю кутів у 3,5,7,20:

 Якщо ми знімемо глушку з k=0; і поставимо її на for (k = 0; k <= n; k++)  і
 dc.MoveTo(XX[k], YY[k]);  то ось, що ми отримаємо
